Bombers de barcelona Autoescalera Ligera Mercedes E-16

La fotografía pertenece a Francesc2000 que la colgó en esta dirección web:

http://www.flickr.com/photos/francesc_2000/4074687557/

Características del vehículo:

Chasis:
Mercedes Benz 917 Atego
Potencia:
170 CV
Peso máximo autorizado:
9.500 kg
Peso real aproximado:
8.100 kg
Tracción:
4 x 2
Dimensiones máximas:
largo 7,30 m, ancho 2,30 m, alto 3,05 m
Distancia entre ejes:
3,32 m
Diámetro de giro paredes:
14,20 m

Características brazo-escalera

Modelo:
Metz DLK 18 PLC
Altura máxima piso cesta:
18 m
Alcance máximo horizontal:
10,50 m (2 personas en cesta)
Carga máxima en cesta:
180 kg = 2 personas + equipo
Carga máxima en litera:
100 kg
Carga escalera en puente:
12 personas
Carga en función de grúa:
2.700 kg
Columna seca:
Ø 45 al último tramo

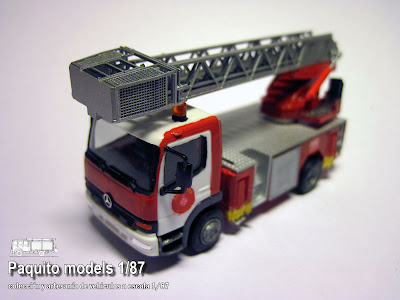

El modelo a escala:

Hay que partir del modelo de autescalera metz de herpa DLK 23/12 (núm de ref. 258906) al que hay que acortar convenientemente el chasis y la escalera. también hay que modificar el pie dónde se articula la escalera para asemejarlo más al modelo real.
A demás hay que substituir los rotativos de color azul que tre el modelo por unos de color amarillo auto procedentes de la bolsa de accesorios de herpa minitanks con número de referencia 740852.
Para el pintado del modelo se ha utilizado el Rojo Brillante Tamiya X-7 y Blanco Brillante Tamiya X-2, para las zonas metálicas y la escalera se ha utilizado el color Aluminio Mate Tamiya XF-16. Las calcas son producción propia y la linea amarilla es cuartilla de calca de la marca caligraphe.

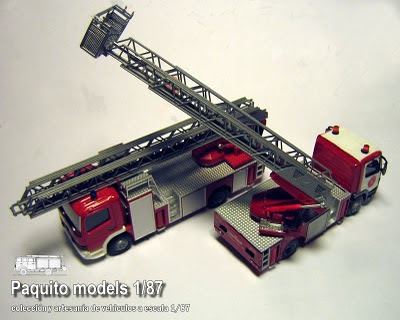

En la imagen, aparecen el modelo original y el modelo modificado.
